Ведущие бренды и специфика их систем

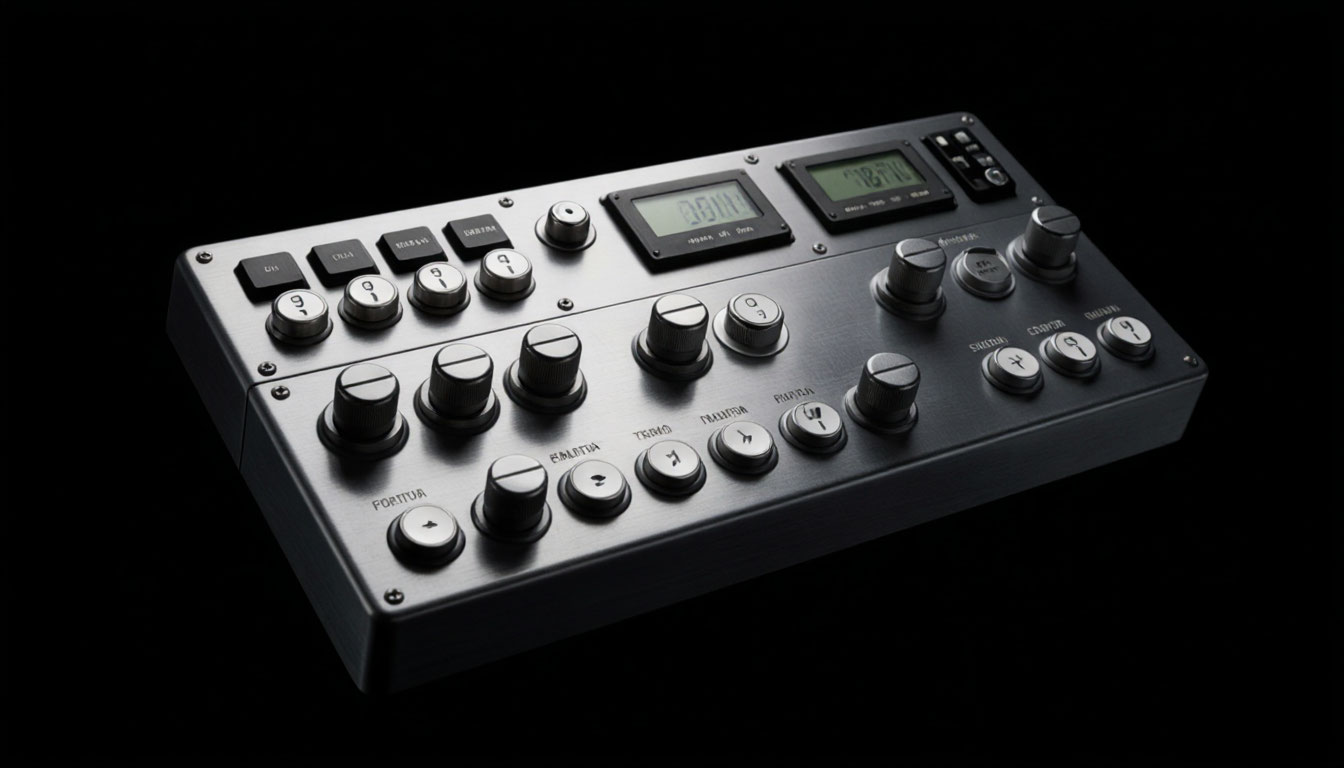

Чаще всего встречаются запросы на ремонт панелей управления таких производителей, как ALLEN BRADLEY, ATLAS COPCO, CATERPILLAR, LIEBHERR. Каждый бренд имеет свои архитектурные особенности. Скажу честно: панель Allen Bradley требует одного подхода к диагностике, а Liebherr - совершенно иного. Разница кроется в протоколах обмена данными, типах применяемых контроллеров и даже в схемотехнике сенсорных экранов.
Однако спектр работы не ограничивается перечисленными марками перейти на сайт. Любая промышленная панель, независимо от производителя и года выпуска, может быть восстановлена. Ключевой момент - понимание общих принципов работы HMI-устройств и умение находить неисправности на компонентном уровне.
Именно такой подход я считаю единственно правильным.

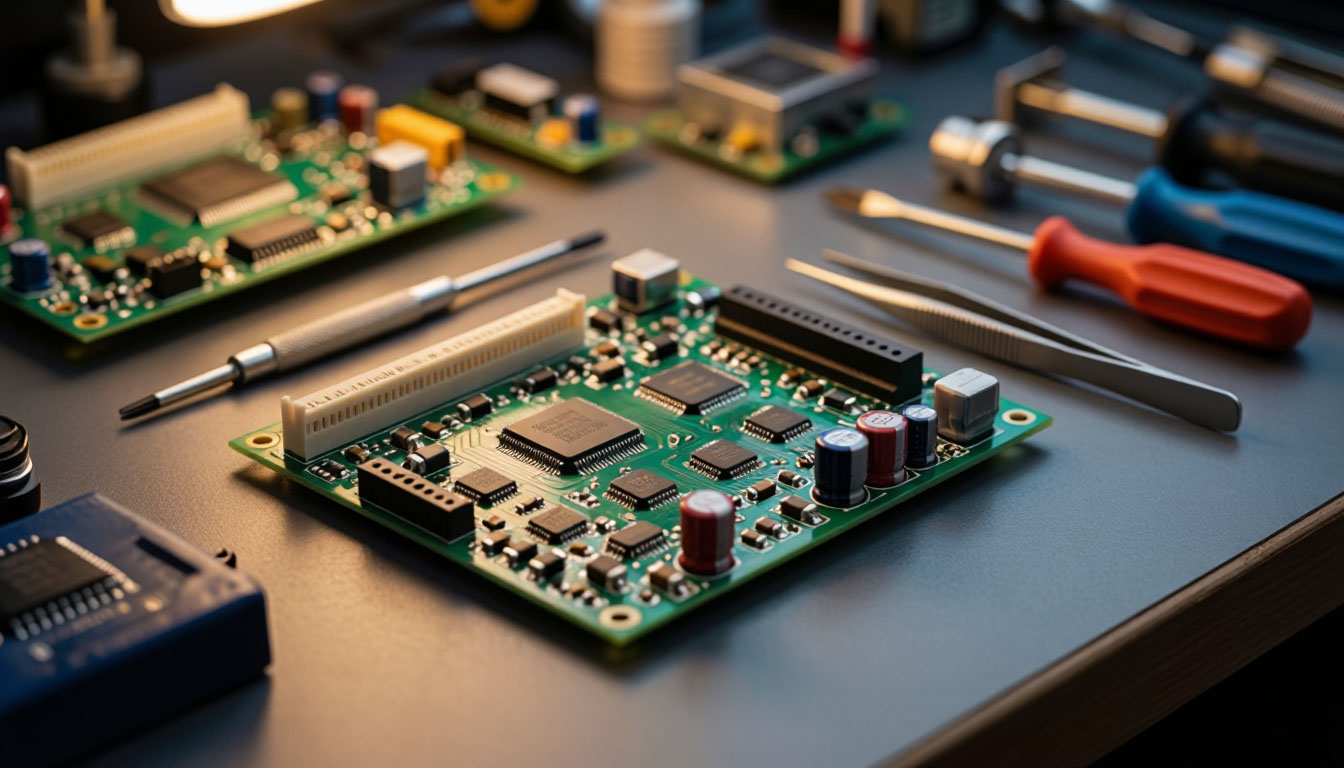

Компонентный ремонт как стандарт качества
Почему я настаиваю на ремонте именно на компонентном уровне? Объясню на примере. Представьте, что в панели перестала работать подсветка. Типичный сервис предложит замену всего узла дорого и долго. Мы же находим вышедший из строя инвертор или конкретную светодиодную ленту, заменяем их, и устройство работает с заводскими настройками.
Такой метод даёт три ключевых преимущества. Первое: скорость. Не нужно ждать поставки целого блока из-за границы. Второе: стоимость снижается в разы - вы платите за деталь и работу, а не за новый дорогостоящий модуль. Третье: полная перенастройка узла не требуется.
Панель сохраняет все калибровки, прошивки и пользовательские параметры, что критично для станков с индивидуальными настройками.
Где применяются промышленные панели оператора
Терминология тут разнообразна. Панель оператора, промышленный монитор, HMI-панель, консоль - суть одна. Это устройство обеспечивает человеку доступ к программно-аппаратным настройкам оборудования через визуальный интерфейс. Без него современный станок - просто железный ящик.
Сферы использования охватывают всю промышленность. Это и металлообрабатывающие станки с ЧПУ, и диспетчерские пункты на заводах, и системы управления конвейерами, и упаковочные линии, и энергетические объекты. Проще перечислить, где их нет. Даже в относительно простых насосных станциях сегодня ставят HMI-панели для мониторинга давления и температуры.
Кстати, из своего опыта: однажды мы восстанавливали панель на линии розлива молока. Простой каждого часа обходился заказчику в полмиллиона рублей. Ремонт занял четыре часа. Цифры говорят сами за себя.
Когда требуется восстановление
Панель оператора нуждается в ремонте, когда консоль частично или полностью теряет функциональность. Заметьте: не только при полном «молчании». Частичные сбои могут быть коварнее. Панель включается, но не реагирует на нажатия в определённой зоне. Или изображение есть, но оно мерцает. Или сенсор работает через раз.
Причины бывают разными. Механические повреждения - треснувший экран после удара инструментом. Нарушения правил эксплуатации - работа грязными руками, попадание влаги и стружки, превышение температурного режима. Производственные аварии - скачки напряжения, короткое замыкание, залив техническими жидкостями.
Частые неисправности! Что ломается на самом деле
Пролистаю типичный список обращений. Сигнал с панели не доходит до контроллера - проблема в интерфейсных цепях или повреждённом кабеле связи. Нет реакции сенсора на прикосновение - тут или контроллер тачскрина, или взвесьте сам резистивный слой. Нет выхода графического интерфейса - скорее всего, проблема в видеопроцессоре или оперативной памяти.
Отсутствие обмена между интерфейсами - классика для панелей после грозы, когда выгорают порты RS-232 или Ethernet. Вышла из строя ЖК-матрица или подсветка заметно сразу по артефактам или полному затемнению. Не функционирует память или микросхема CPU - такие неисправности сложнее всего диагностировать, но я знаю методики.
Панель просто не включается? Не спешите списывать её в утиль. Причин тут десяток. Западающая кнопка включения, оборванный провод питания, сгоревший стабилизатор напряжения, вышедший из строя кварцевый резонатор, битая прошивка в загрузчике. В моей практике был случай, когда панель не включалась из-за одного вздутого конденсатора на входном фильтре. Замена на три рубля вернула устройству жизнь.
Практические рекомендации для пользователей
Прежде чем везти панель в сервис, выполните простые проверки. Первое: убедитесь в наличии питания на входных клеммах. Тестер должен показывать номинал, указанный на шильдике. Второе: визуально осмотрите кабели - нет ли перегибов, переломов, следов подгорания. Третье: попробуйте отключить панель от контроллера и включить отдельно. Часто проблема в коротком замыкании во внешних цепях.
Никогда не пытайтесь разобрать панель без опыта. Современные HMI-устройства собираются на защёлках без винтов, и их легко повредить. Антистатический браслет обязателен - один разряд может убить процессор. И ещё важный момент: не сбрасывайте настройки в заводские, если не сохранили текущую конфигурацию. Потеря параметров калибровки станка обернётся дорогим выездом наладчика.
Я рекомендую делать профилактику раз в год - чистку контактов, проверку конденсаторов, обновление прошивки при наличии. Это продлевает жизнь панели в два-три раза.
Диагностика без вскрытия- первые шаги на объекте
Приезжая на промышленный объект, я всегда начинаю с холодной диагностики. Это означает, что панель ещё не вскрыта, а все проверки выполняются через внешние интерфейсы. Подключаю осциллограф к цепям питания и смотрю форму сигнала. Пульсации выше допустимых 50 милливольт говорят о проблемах во входном фильтре или самом блоке питания.
Следующий шаг - тестирование линий связи. Например, для интерфейса RS-485 достаточно замерить напряжение между клеммами A и B. Нормальное значение - от 1,5 до 5 вольт в состоянии покоя. Если напряжения нет, обрыв или короткое замыкание в кабеле. Я всегда держу в машине эталонный кабель-переходник, чтобы быстро исключить повреждение линии.
Температурная диагностика тоже многое даёт. Тепловизор показывает перегретые компоненты прямо через корпус, если панель поработала хотя бы пять минут. Конденсаторы с повышенным ESR греются сильнее соседних деталей. Это позволяет точно сказать заказчику: «нужен ремонт блока питания, плата управления цела». И человек получает честную предварительную оценку без лишних трат.
Типичные ошибки при самостоятельном ремонте
Я не раз видел панели, которые после самостоятельного вмешательства восстановить стало невозможно. Самая частая ошибка - подача повышенного напряжения «проверить, вдруг запустится». После 30 вольт на пятивольтовую логику вылетает вся периферия: процессор, память, интерфейсные микросхемы. Ремонт превращается в замену половины платы.
Другая распространённая беда - попытка перепаять микросхемы обычным паяльником без контроля температуры. Современные BGA-корпуса и мелкий шаг выводов не прощают такого варварства. Дорожки отслаиваются, происходит замыкание между соседними ножками. Восстановить исходную топологию после этого под силу только узким специалистам с рентген-контролем.
И конечно, пресловутая замена прошивки «с похожей модели». Однажды ко мне попала панель, у которой владелец перепрошил флеш-память от другого станка. Панель запустилась, но кнопки работали хаотично - потому что адресация сенсорных зон полностью разошлась. Я потратил пять часов на поиск эталонной прошивки у знакомого сервисного инженера. Берегите оригинальное содержимое памяти.
Защита от повторных поломок после восстановления
После каждого ремонта я обязательно даю клиенту схему доработки, предотвращающую рецидив. Например, если сгорел входной стабилизатор из-за скачков напряжения, монтирую дополнительный варистор и газоразрядник прямо в клеммную коробку панели. Стоимость защиты - 300 рублей, а вероятность повторной поломки падает на 80 процентов.
Для панелей, работающих в цехах с высокой влажностью или химически активной средой, я рекомендую конформное покрытие платы. Это специальный лак, который наносится кистью или погружением. Он не мешает охлаждению, но полностью исключает рост проводящих дорожек между выводами микросхем из-за конденсата. Проверено в гальванических цехах и на пищевых производствах.
Отдельная тема - защита сенсорных экранов. Закажите защитное стекло с антибликовым покрытием, оно стоит недорого. Или хотя бы регулярно меняйте заводскую транспортировочную плёнку на новую. Царапины на резистивном слое приводят к мёртвым зонам. Замена сенсора - одна из самых частых процедур в моей мастерской, при этом 90 процентов повреждений можно было предотвратить.
Когда ремонт экономически нецелесообразен
Я всегда говорю клиентам правду. Если возраст панели превышает двенадцать лет, а на рынке есть современный аналог за адекватные деньги, иногда выгоднее купить новое устройство. Причина не в качестве ремонта, а в старении компонентной базы. Электролитические конденсаторы теряют ёмкость, ЖК-матрицы имеют свойство выцветать, а производители оригинальных запчастей прекращают их выпуск.
Однако есть ситуации, когда восстановление безальтернативно. Например, станок с уникальным программным обеспечением, которое нельзя перенести на новую панель. Или производственная линия, сертифицированная для конкретного оборудования и любая замена требует дорогого пересогласования. В таких случаях я готов восстанавливать даже очень старые панели, находя доноров на электронных барахолках по всему миру.
Ещё один критерий - стоимость простоя. Если час бездействия линии стоит миллион рублей, ремонт за сутки оправдан при любой стоимости запчастей. Я был на объекте, где замена одной мелкой микросхемы за 800 рублей спасла завод от срыва крупного контракта. Клиент сам назвал цену вопроса. Иногда экономическая логика ломает все стандартные расчёты.
Сравнительная таблица методов восстановления
Для наглядности приведу сравнение трёх подходов к ремонту панелей управления, с которыми сталкиваюсь ежедневно.
| Критерий | Компонентный ремонт | Замена узла | Самостоятельное вмешательство |
|---|---|---|---|
| Среднее время выполнения | 4–24 часа | от 2 недель до 3 месяцев | от 2 дней до нескольких недель |
| Относительная стоимость | 15–30% от новой панели | 60–90% от новой панели | часто приводит к удорожанию последующего ремонта |
| Необходимость перенастройки | отсутствует | полная перекалибровка | частичная или неработоспособная |
| Сохранение заводских параметров | да, полностью | нет | редко |
| Гарантийные обязательства | 6–12 месяцев | зависит от поставщика | отсутствуют |
| Риск повреждения смежных узлов | минимальный | средний (при неправильной установке) | очень высокий |
Реальные цифры: статистика обращений за последний год
Вёл учёт всех заказов и готов поделиться данными. Иногда полезно смотреть не на отдельные случаи, а на общую картину.
| Тип неисправности | Доля от общего числа | Средний срок ремонта | Наиболее частый виновник | Сложность восстановления |
|---|---|---|---|---|
| Проблемы с блоком питания | 34% | 3 часа | вздутые конденсаторы | низкая |
| Повреждение сенсорного экрана | 22% | 2 часа | механические удары | средняя |
| Выход из строя ЖК-матрицы | 15% | от 1 до 5 дней | естественное старение | высокая |
| Нарушение интерфейсных цепей (RS-485, Ethernet) | 12% | 4 часа | грозовые разряды | средняя |
| Неисправность процессора или памяти | 9% | от 2 до 7 дней | скачки напряжения | очень высокая |
| Заводской брак или скрытый дефект | 5% | зависит от гарантии | производитель | низкая |
| Прочие (механические повреждения корпуса, разъёмов) | 3% | 1–3 часа | человеческий фактор | низкая |
Из собственного опыта: за прошлый год через руки прошло 217 панелей. Из них только 12 (около 5,5%) признаны экономически нецелесообразными для восстановления. Остальные вернулись в строй. Цифры убедительнее любых слов.
Чек-лист перед вызовом мастера
Чтобы сэкономить время и деньги, советую пройтись по этому списку. Даже если ничего не найдёте, вы будете готовы к разговору с сервисным инженером.
- Проверка питания: замерьте напряжение на входных клеммах панели. Допустимое отклонение - не более ±10% от номинала.
- Осмотр кабельных трасс: обратите внимание на перегибы, переломы, следы подгорания или окисления на разъёмах.
- Тест изоляции: отключите панель и проверьте сопротивление между питающими проводами и землёй. Норма - более 1 МОм.
- Проверка кнопок и сенсора: при включённой панели аккуратно нажимайте на разные зоны. Фиксируйте мёртвые участки или отсутствие реакции.
- Контроль индикации: загорается ли подсветка? Мерцает ли? Есть ли изображение, даже если оно искажённое?
- Фотодокументирование: сделайте несколько снимков общей схемы подключения и маркировки проводов. Это поможет при обратном монтаже.
Три признака квалифицированного сервиса
Выбирая, кому доверить восстановление дорогостоящей панели, обращайте внимание на детали. Хороший специалист никогда не станет:
- Сразу предлагать полную замену устройства без попытки диагностики. Профессионал сначала ищет причину, а потом обсуждает варианты.
- Использовать дешёвый китайский припой и паяльную станцию без контроля температуры. Качественный ремонт требует профессионального оборудования.
- Давать пустые обещания без изучения документации на конкретную модель. Каждая панель имеет свои схемотехнические нюансы.
Настоящий мастер всегда укажет точные сроки, назовёт подозреваемые компоненты и, если нужно, покажет на осциллографе, что именно работает нештатно. Доверие рождается из прозрачности.
